وصف المنتجات

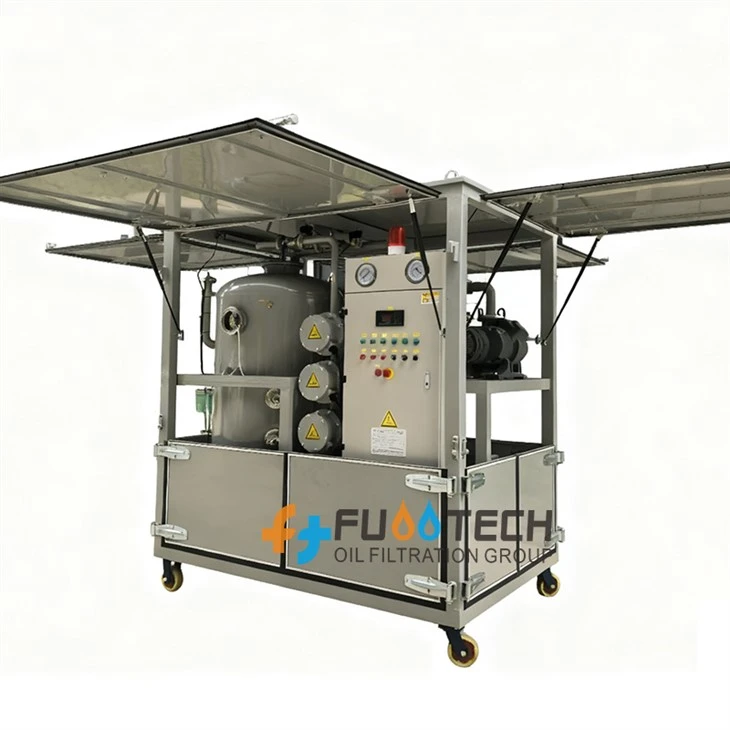

تم تصميم وحدة تنقية زيت المحولات لإزالة الغازات والتجفيف والتصفية بشكل كامل لاستعادة قوة العزل الكهربائي لزيت المحولات والزيوت العازلة في مبدلات حنفية التحميل وتبديل التروس وقواطع الدائرة المملوءة بالزيت بسرعة.
يمكن لوحدة ترشيح زيت المحولات ذات التصميم الأحدث إزالة الماء النزر، والماء الحر، والماء القابل للذوبان، والغاز المذاب، والشوائب والجسيمات الصغيرة بالإضافة إلى الأسيتيلين، والهيدروجين، والميثان والمكونات الضارة الأخرى بشكل فعال وسريع من زيت المحولات المستخدم أو الجديد، وذلك لتحسين نقطة الوميض والحموضة والتوتر السطحي وقيمة قوة العزل للزيت العازل. إنها مناسبة لتنقية جميع أنواع الزيوت العازلة، وخاصة تنقية زيوت المحولات من 110 كيلو فولت وما فوق مشاريع نقل وتوزيع الطاقة ذات الجهد العالي العالي؛ يناسب أيضًا تنقية زيت المكثف وزيت الحث المتبادل وزيت التبديل وزيت الكابلات.
المعلمات التقنية
|
حدود |
نموذج وحدة |
زيد-2BY | زيد-3BY | ZYD-6BY | زيد-10BY | زيد-12BY | زيد-15BY | ZYD-18BY | |
|
معدل التدفق |
L/H | 1800 | 3000 | 6000 | 9000 | 12000 | 15000 | 18000 | |
|
أوصى ماكس. حجم الزيت في خزان واحد |
طن | 7 | 12 | 22 | 30 | 42 | 50 | 66 | |
|
درجة فراغ العمل |
MPa | -0.08 - -0.099 | |||||||
|
ضغط تفريغ العمل |
MPa | أقل من أو يساوي 0.4 | |||||||
|
نطاق التحكم في درجة الحرارة |
درجة | 20 - 100 | |||||||
|
درجة حرارة التشغيل |
درجة | 40 ~ 65 (60 ~ 65 درجة هو الأفضل) | |||||||
|
مزود الطاقة |
380 فولت، 50 هرتز، 3 مراحل، 4 أسلاك (أو حسب متطلباتك) | ||||||||
|
ساعات العمل دون مشاكل |
ساعة | 4000 | |||||||
|
ساعات العمل المتواصلة |
ساعة | 150 | |||||||
|
درجة الحرارة المحيطة |
-25 - 55 درجة | ||||||||
|
ضجيج العمل |
ديسيبل (أ) | 65 ~ 85 | |||||||
|
قوة التدفئة (المعدل متاح) |
كيلوواط | 30 | 60 | 90 | 120 | 135 | 150 | 180 | |
|
إجمالي الطاقة |
كيلوواط | 33 | 66 | 101 | 135 | 152 | 168 | 208 | |
|
مدخل/مخرج |
مم | φ25 | φ32 | φ42 | φ50 | φ50 | φ60 | φ60 | |
|
وزن |
كجم | 850 | 1160 | 1350 | 1500 | 1680 | 1800 | 2000 | |
|
البعد |
طول |
مم |
1600 |
1780 |
1850 |
2050 |
2100 |
2300 |
2500 |
| عرض | مم | 1150 | 1260 | 1350 | 1430 | 1550 | 1660 | 1750 | |
| ارتفاع | مم | 1780 | 1830 | 1900 | 1960 | 2060 | 2100 | 2250 | |
ملحوظة: سيتم تغيير الأبعاد والوزن مع تغيير المواصفات الفنية.
تحتفظ FUOOTECH بالحق في أي ترقية دون إشعار.
أداء الزيت قبل وبعد التنقية
|
الرطوبة (محتوى الماء) |
أقل من أو يساوي 5 جزء في المليون |
|
محتوى الغاز |
أقل من أو يساوي 0.03% (المجلد) |
|
درجة الشوائب (دقة الترشيح) |
أقل من أو يساوي 1 ميكرون (بدون كربون حر) |
|
جهد الانهيار (قوة العزل الكهربائي) |
أكبر من أو يساوي 70 ~ 80 كيلو فولت |
|
نقطة الوميض |
أكبر من أو يساوي 135 درجة |
|
نظافة |
أقل من أو يساوي NAS 1638 Grade 6 |
تكوين وحدة تنقية زيت المحولات:
▲نظام التدفئة
▲نظام الترشيح

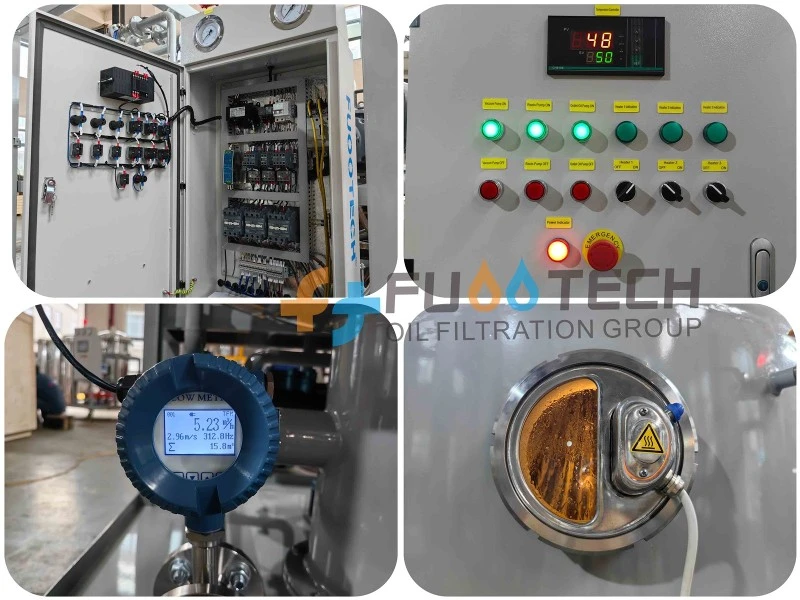

▲نظام التحكم الكهربائي
▲نظام التكثيف

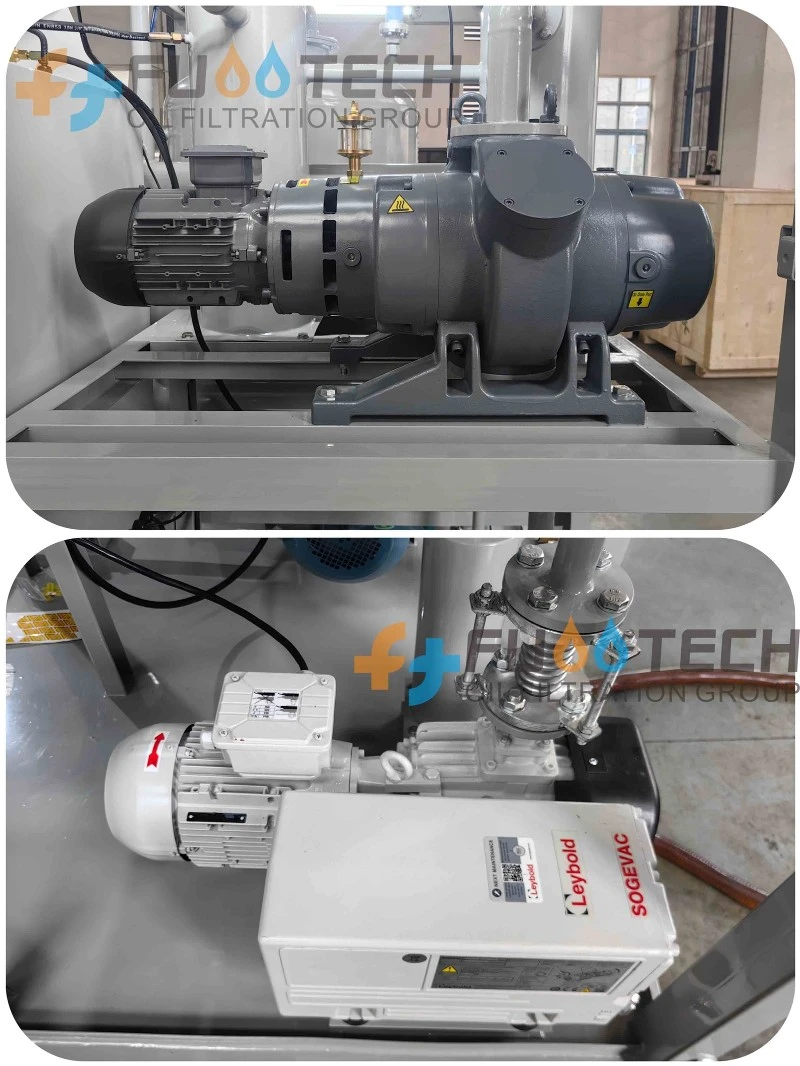

▲نظام الفراغ
▲نظام نقل سائل الزيت
الشهادات
